產品描述

ZJK2000系列電壓無功綜合控制器，可根據母線電壓的高低和無功功率需求狀況，通過對已配備的電抗器與電容器組的串聯組合進行自動投切和對有載調壓分接頭的自動調節來實現對變電站電壓和無功的綜合控制，使變壓器工作在最佳狀況，確保母線電壓合格率達到規定的要求，有效減少無功傳輸引起的損耗并保持系統功率因數在較高范圍內。

功能特點：

●可對 1~2 臺變壓器、兩段母線自動判斷運行方式，并自動選擇相應的調控決策。

●可實現 1 ～ 12組電容器（或電抗器）的電壓無功綜合控制與電容器分組保護。

●可根據功率因數定值和無功需求量，依據“先投先切”的原則自動循環投切電容，使功率因數能穩定在定值設定范圍內。

●保護功能全面：具有低電壓、過電壓、瞬時速斷、限時速斷等各類電容器分組保護功能。

●諧波測量功能：可計算并顯示1、2段的低壓側A相電壓及電流的3、5、7、9、11、13、15、17、19、21次諧波含量。

●數據統計：統計本月各主變升、降壓動作次數，各電容器組的投、切動作次數。

●運行記錄查看：設備記錄存儲查看功能，包括投切記錄、保護記錄、統計記錄等。

●液晶顯示：圖形界面、中文顯示?？煞謩e顯示兩臺主變的高壓側電壓、電流、功率因數、無功功率、有功功率和低壓側電壓、電流。顯示控制器工作模式和主變運行模式、主變分接頭開關檔位、電容器運行狀態和可投入運行的電容器組。顯示調壓和投切動作提示，顯示各高壓斷路器的通斷狀態。

●后臺通訊管理： RS485 標準通訊接口。

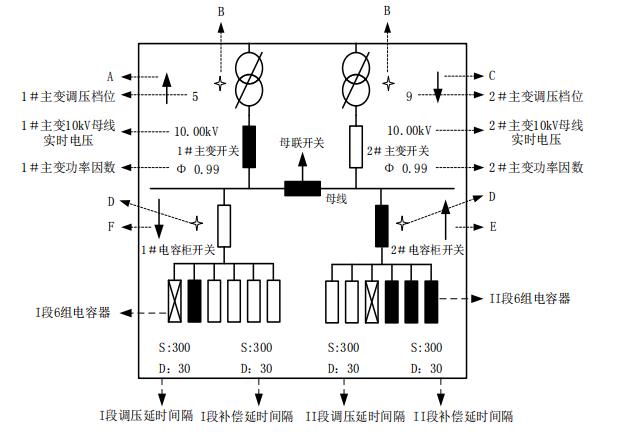

系統狀態圖顯示：
