產品展示PRODUCT

您當前的位置：首頁 - 產品展示 - 油浸式配電變壓器

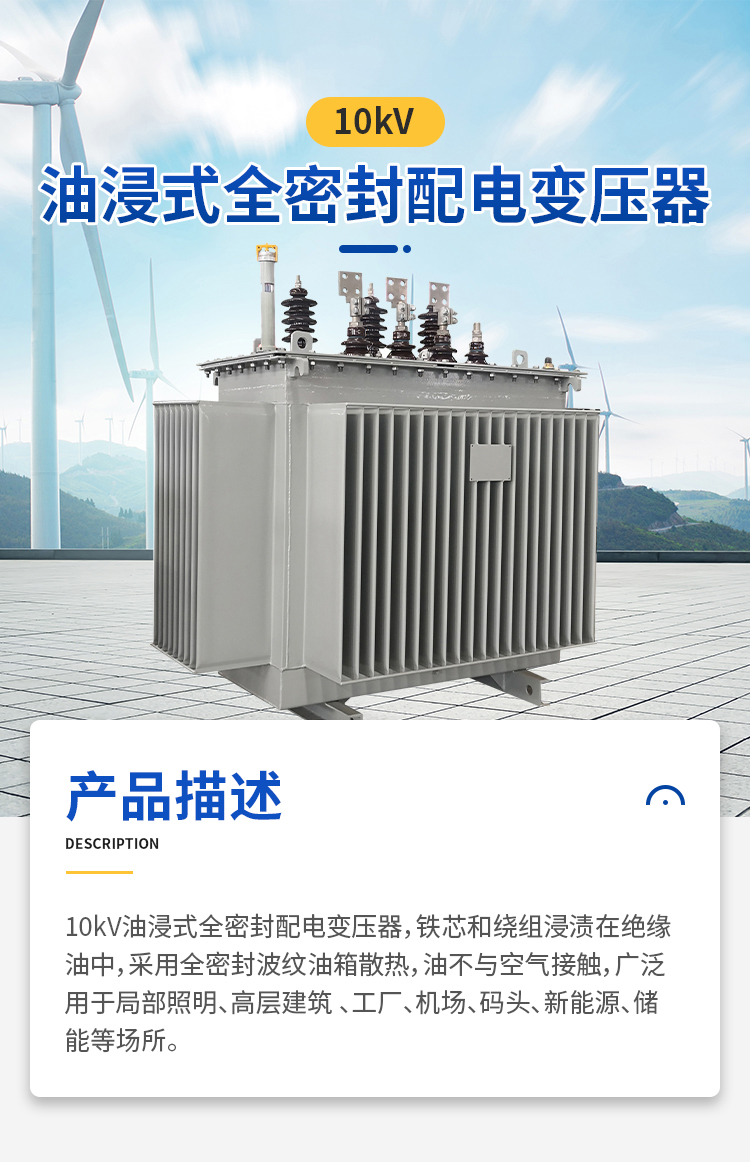

10KV油浸式配電變壓器

7*24小時免費咨詢電話

13789813566

60秒級人工響應

30分鐘內給予技術咨詢答復

24小時免費提供方案設計

產品描述









技術參數

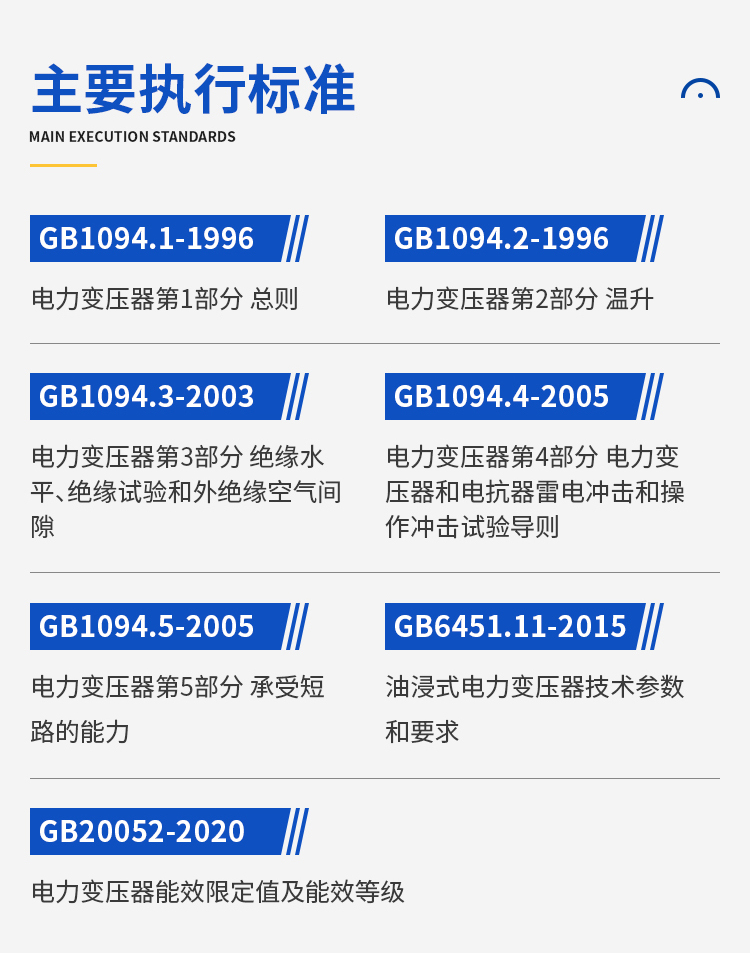

主要執行標準：

  GB1094.1-1996   電力變壓器第1部分 總則

  GB1094.2-1996   電力變壓器第2部分 溫升

  GB1094.3-2003   電力變壓器第3部分 絕緣水平、絕緣試驗和外絕緣空氣間隙

  GB1094.4-2005   電力變壓器第4部分 電力變壓器和電抗器雷電沖擊和操作沖

             擊試驗導則

  GB1094.5-2005   電力變壓器第5部分 承受短路的能力

  GB6451.11-2015   油浸式電力變壓器技術參數和要求

  GB20052-2020     電力變壓器能效限定值及能效等級

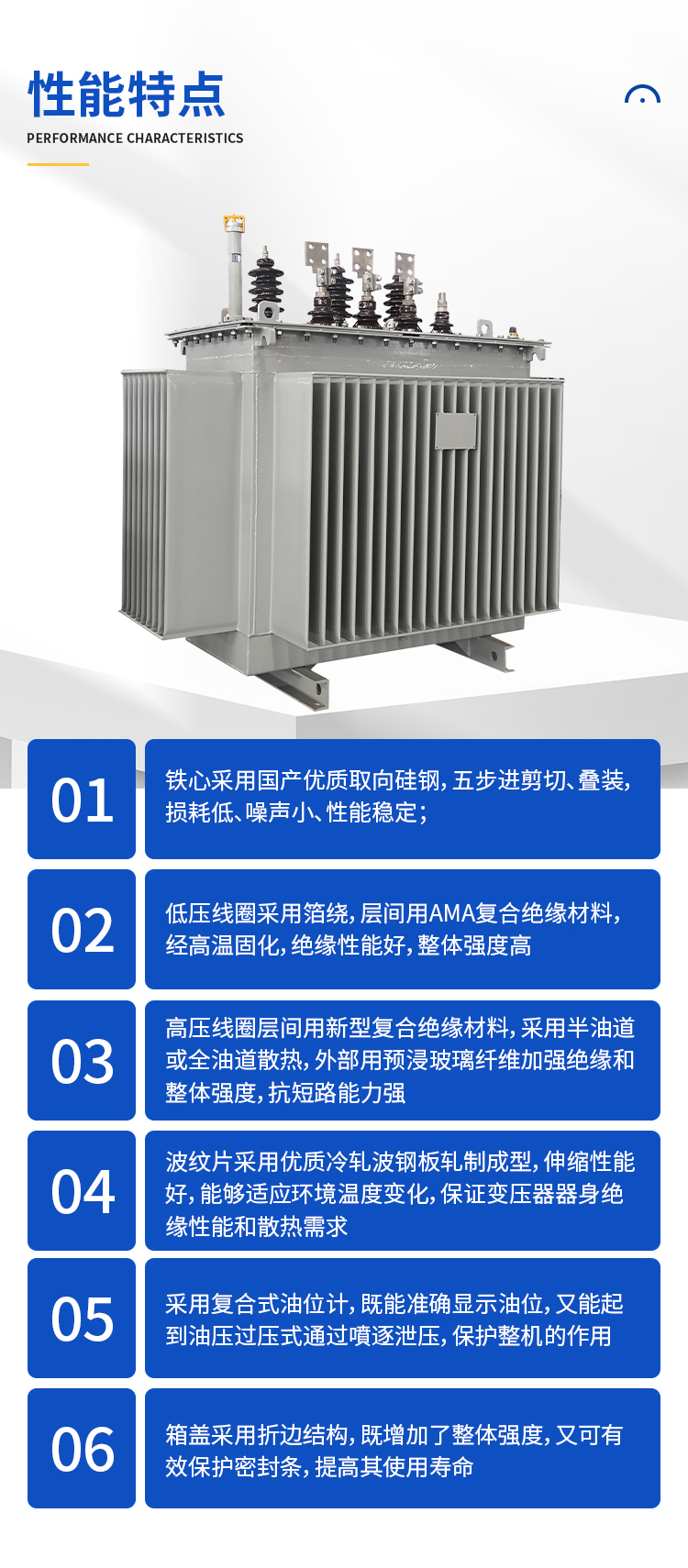

性能特點：

    1、鐵心采用國產優質取向硅鋼，五步進剪切、疊裝，損耗低、噪聲小、性能穩定；

    2、低壓線圈采用箔繞，層間用AMA復合絕緣材料，經高溫固化，絕緣性能好，整體強度高；

    3、高壓線圈層間用新型復合絕緣材料，采用半油道或全油道散熱，外部用預浸玻璃纖維加強絕緣和整體強度，抗短路能力強；

    4、波紋片采用優質冷軋波鋼板軋制成型，伸縮性能好，能夠適應環境溫度變化，保證變壓器器身絕緣性能和散熱需求；

    5、采用復合式油位計，既能準確顯示油位，又能起到油壓過壓式通過噴逐泄壓，保護整機的作用；

    6、箱蓋采用折邊結構，既增加了整體強度，又可有效保護密封條，提高其使用壽命。

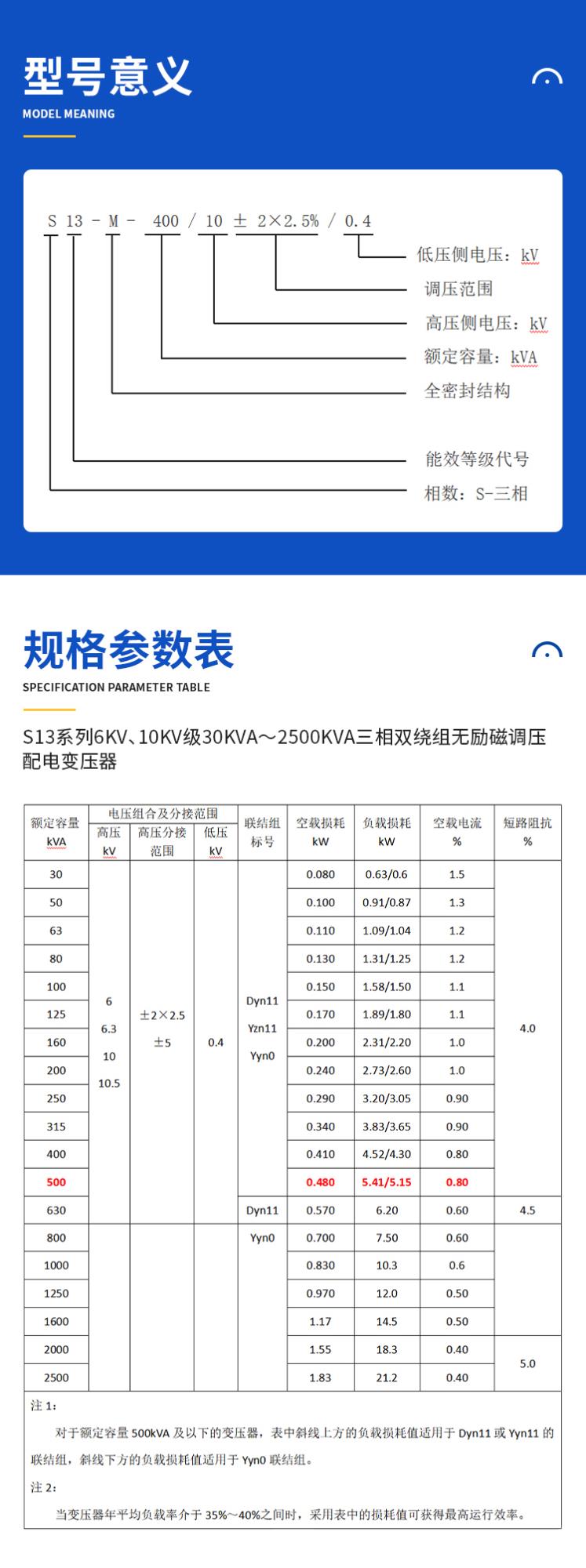

型號意義：

      S 13 - M -  400 / 10 ± 2×2.5% / 0.4






















規格參數表：

S13系列6kV、10kV級30kVA～2500kVA三相雙繞組無勵磁調壓配電變壓


                 主要技術參數表

額定容量kVA

電壓組合及分接范圍

聯結組標號

空載損耗

kW

負載損耗kW

空載電流

%

短路阻抗

%

高壓kV

高壓分接范圍

低壓

kV

30

6

6.3

10

10.5

±2×2.5

±5



0.4

Dyn11

Yzn11

Yyn0

0.080

0.63/0.6

1.5

4.0

50

0.100

0.91/0.87

1.3

63

0.110

1.09/1.04

1.2

80

0.130

1.31/1.25

1.2

100

0.150

1.58/1.50

1.1

125

0.170

1.89/1.80

1.1

160

0.200

2.31/2.20

1.0

200

0.240

2.73/2.60

1.0

250

0.290

3.20/3.05

0.90

315

0.340

3.83/3.65

0.90

400

0.410

4.52/4.30

0.80

500

0.480

5.41/5.15

0.80

630

Dyn11

Yyn0

0.570

6.20

0.60

4.5

800

0.700

7.50

0.60

1000

0.830

10.3

0.6

1250

0.970

12.0

0.50

1600

1.17

14.5

0.50

2000

1.55

18.3

0.40

5.0

2500

1.83

21.2

0.40

注1：

對于額定容量500kVA及以下的變壓器，表中斜線上方的負載損耗值適用于Dyn11或Yyn11的聯結組，斜線下方的負載損耗值適用于Yyn0聯結組。

注2：

當變壓器年平均負載率介于35%～40%之間時，采用表中的損耗值可獲得最高運行效率。

 訂貨須知：

額定容量

額定電壓
　　調壓要求（調壓幅度及分接數；

能效等級
　　阻抗參數（如無特殊要求則按國標常規要求）

線圈材質
　　使用環境（戶內、戶外、海拔高度等）

技術咨詢：趙先生18653111788
