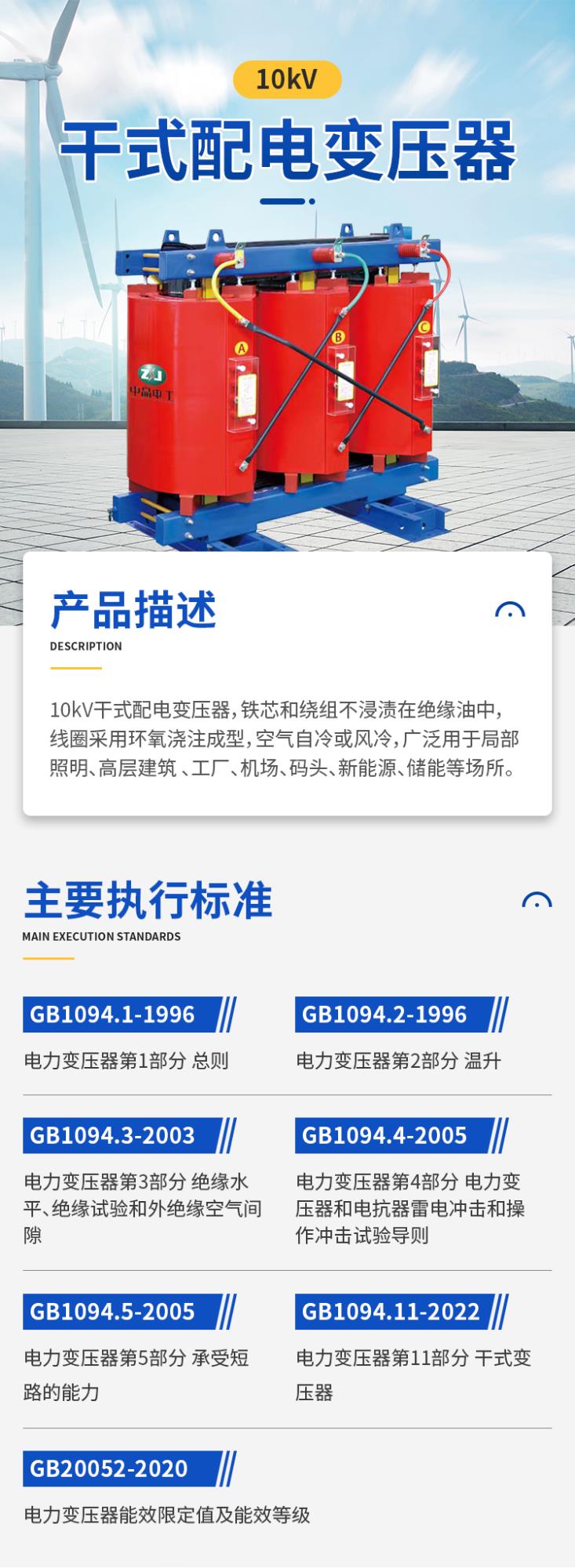

10KV干式配電變壓器

7*24小時免費咨詢電話

13789813566

60秒級人工響應

30分鐘內給予技術咨詢答復

24小時免費提供方案設計

產品描述














技術參數

主要執行標準:

   GB1094.1-1996  電力變壓器第1部分 總則

   GB1094.2-1996  電力變壓器第2部分 溫升

   GB1094.3-2003  電力變壓器第3部分 絕緣水平、絕緣試驗和外絕緣空氣間隙

   GB1094.4-2005  電力變壓器第4部分 電力變壓器和電抗器雷電沖擊和操作沖

             擊試驗導則

   GB1094.5-2005  電力變壓器第5部分 承受短路的能力

   GB1094.11-2022電力變壓器第11部分 干式變壓器

   GB20052-2020   電力變壓器能效限定值及能效等級

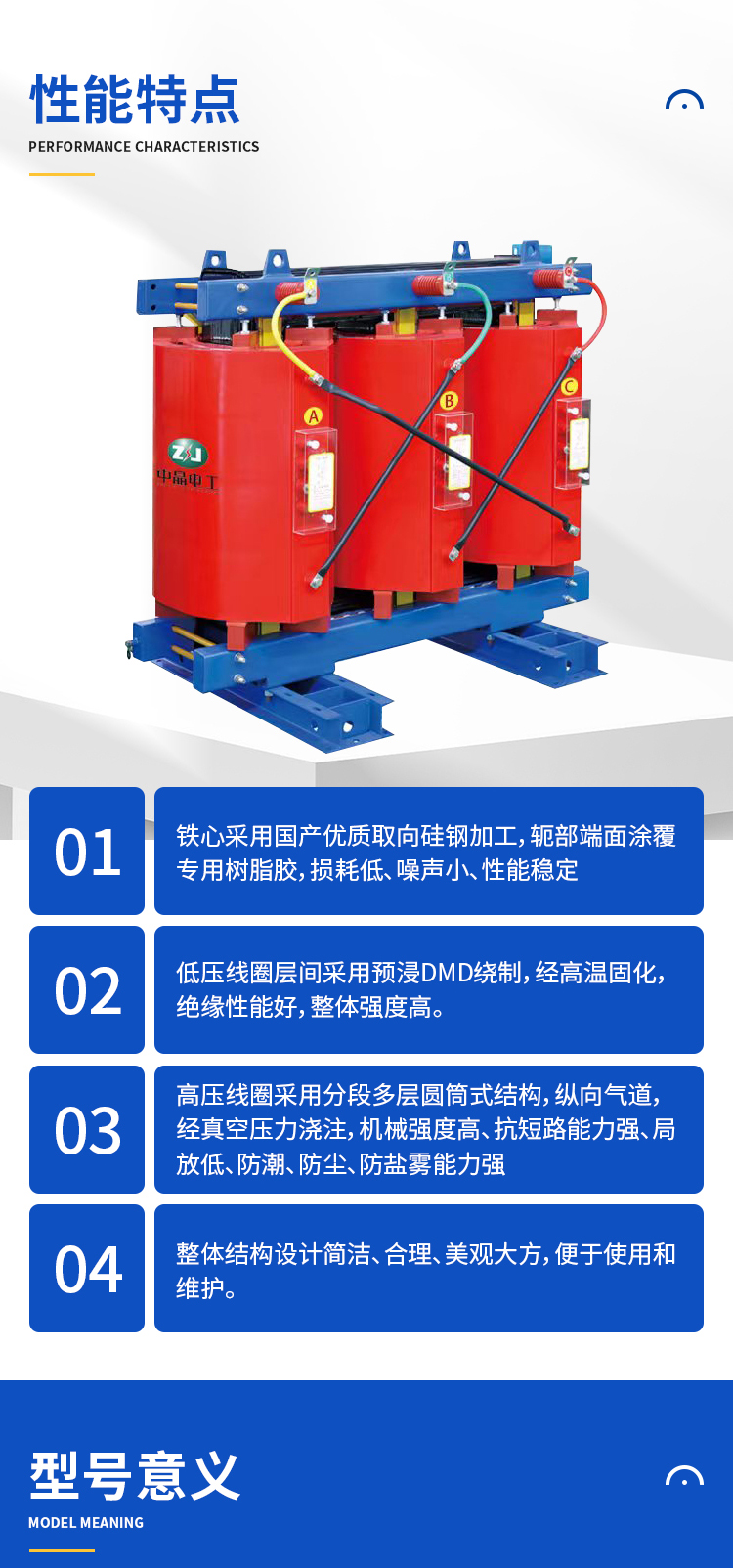

性能特點：

    1、鐵心采用國產優質取向硅鋼加工，軛部端面涂覆專用樹脂膠，損耗低、噪聲小、性能穩定；

    2、低壓線圈層間采用預浸DMD繞制，經高溫固化，絕緣性能好，整體強度高。

    3、高壓線圈采用分段多層圓筒式結構，縱向氣道，經真空壓力澆注，機械強度高、抗短路能力強、局放低、防潮、防塵、防鹽霧能力強。

    4、整體結構設計簡潔、合理、美觀大方，便于使用和維護。

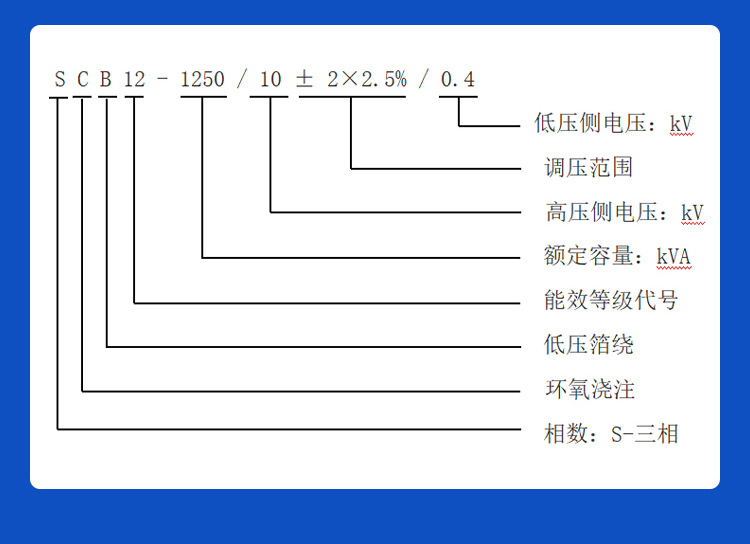

型號意義：

      S C B 12 - 1250 / 10 ± 2×2.5% / 0.4





















規格參數表:

SCB12系列6kV、10kV級30kVA～2500kVA無勵磁調壓配電變壓器

            主要技術參數表



額定容量kVA

電壓組合及分接范圍

聯結組標號

空載損耗

kW

不同絕緣系統溫度下的負載損耗kW

空載電流

%

短路阻抗

%

高壓kV

高壓分接范圍

低壓

kV

130℃（B）

100℃

155℃（F）

120℃

180℃（H）

155℃

30

6

6.3

6.6

10

10.5

11

±2×2.5

±5



0.4

Dyn11

Yyn0

0.150

0.670

0.710

0.760

2.0

4.0

50

0.215

0.910

1.00

1.07

2.0

80

0.295

1.29

1.38

1.48

1.5

100

0.320

1.48

1.57

1.69

1.5

125

0.375

1.74

1.85

1.98

1.3

160

0.430

2.00

2.13

2.28

1.3

200

0.495

2.37

2.53

2.71

1.1

250

0.575

2.59

2.76

2.96

1.1

315

0.705

3.27

3.47

3.73

1.0

400

0.785

3.75

3.99

4.28

1.0

500

0.930

4.59

4.88

5.23

1.0

630

1.07

5.53

5.88

6.29

0.85

630

1.04

5.61

5.96

6.40

0.85

6.0

800

1.21

6.55

6.96

7.46

0.85

1000

1.415

7.65

8.13

8.76

0.85

1250

1.67

9.10

9.69

10.3

0.85

1600

1.96

11.0

11.7

12.5

0.85

2000

2.44

13.6

14.4

15.5

0.70

2500

2.88

16.1

17.1

18.4

0.70

1600





1.96

12.2

12.9

13.9

0.85

8.0

2000

2.44

15.0

15.9

17.1

0.70

2500

2.88

17.7

18.8

20.2

0.70

注：

表中所列的負載損耗為不同絕緣系統在括號內參考溫度（見GB1094.11的規定）下的值，表中未包括的其它絕緣系統溫度下的負載損耗需根據各自的參考溫度，以“155℃（F）”絕緣系統溫度的數據作參考進行相應的折算。



六、訂貨須知
額定容量

額定電壓
　　調壓要求（調壓幅度及分接數；

能效等級
　　阻抗參數（如無特殊要求則按國標常規要求）

線圈材質
　　使用環境（戶內、戶外、海拔高度等）

技術咨詢：趙先生18653111788
