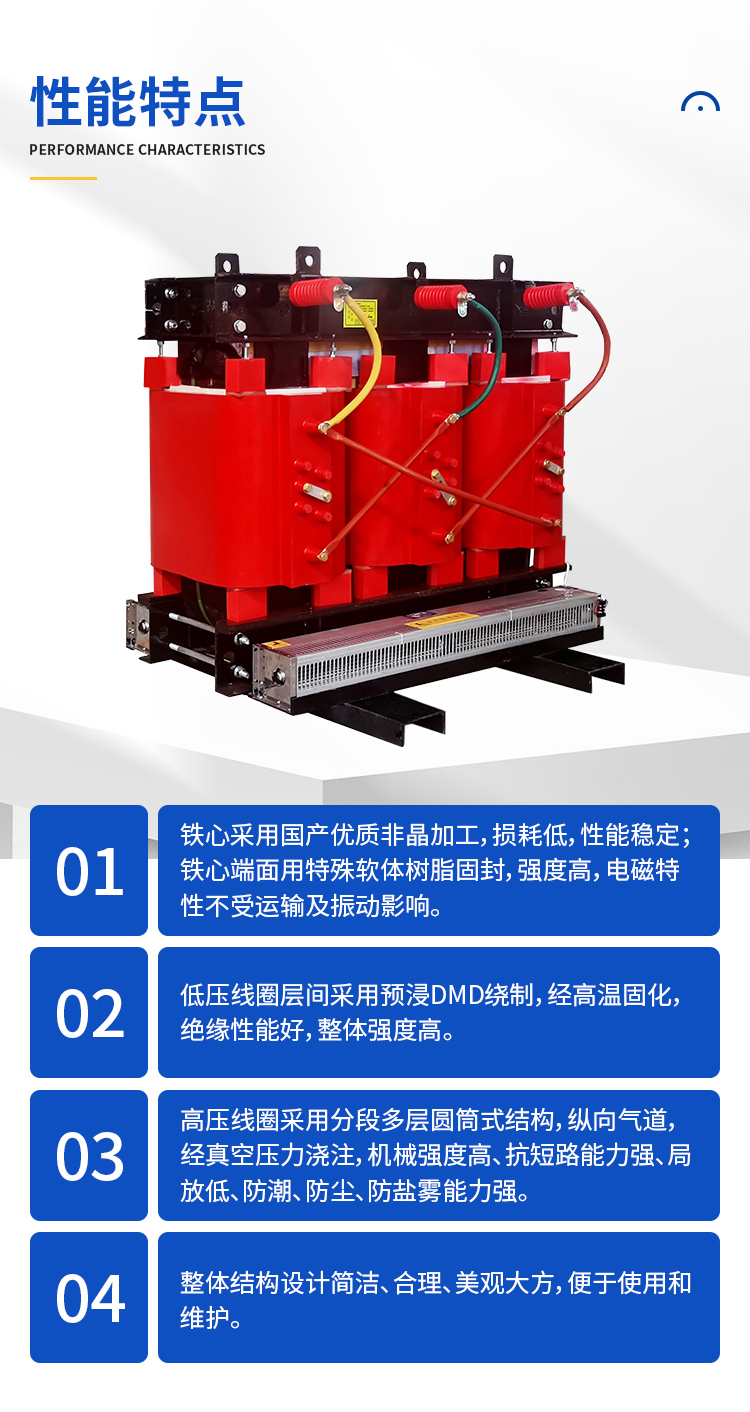

性能特點：
1、鐵心采用國產優質非晶加工，損耗低，性能穩定；鐵心端面用特殊軟體樹脂固封，強度高，電磁特性不受運輸及振動影響。
2、低壓線圈層間采用預浸DMD繞制，經高溫固化，絕緣性能好，整體強度高。
3、高壓線圈采用分段多層圓筒式結構，縱向氣道，經真空壓力澆注，機械強度高、抗短路能力強、局放低、防潮、防塵、防鹽霧能力強。
4、整體結構設計簡潔、合理、美觀大方，便于使用和維護。

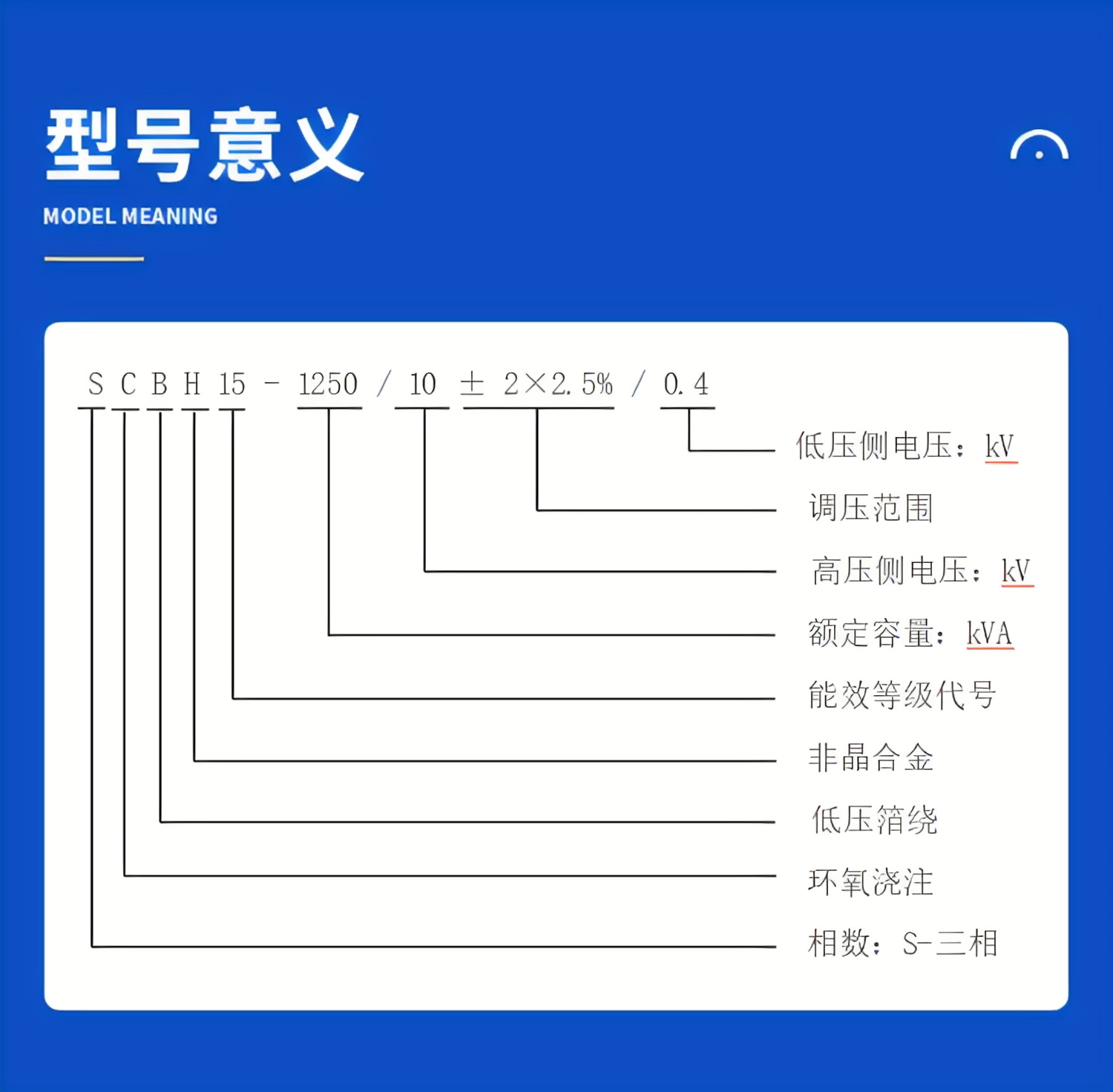

型號意義：
S C B H 15 - 1250 / 10 ± 2×2.5% / 0.4

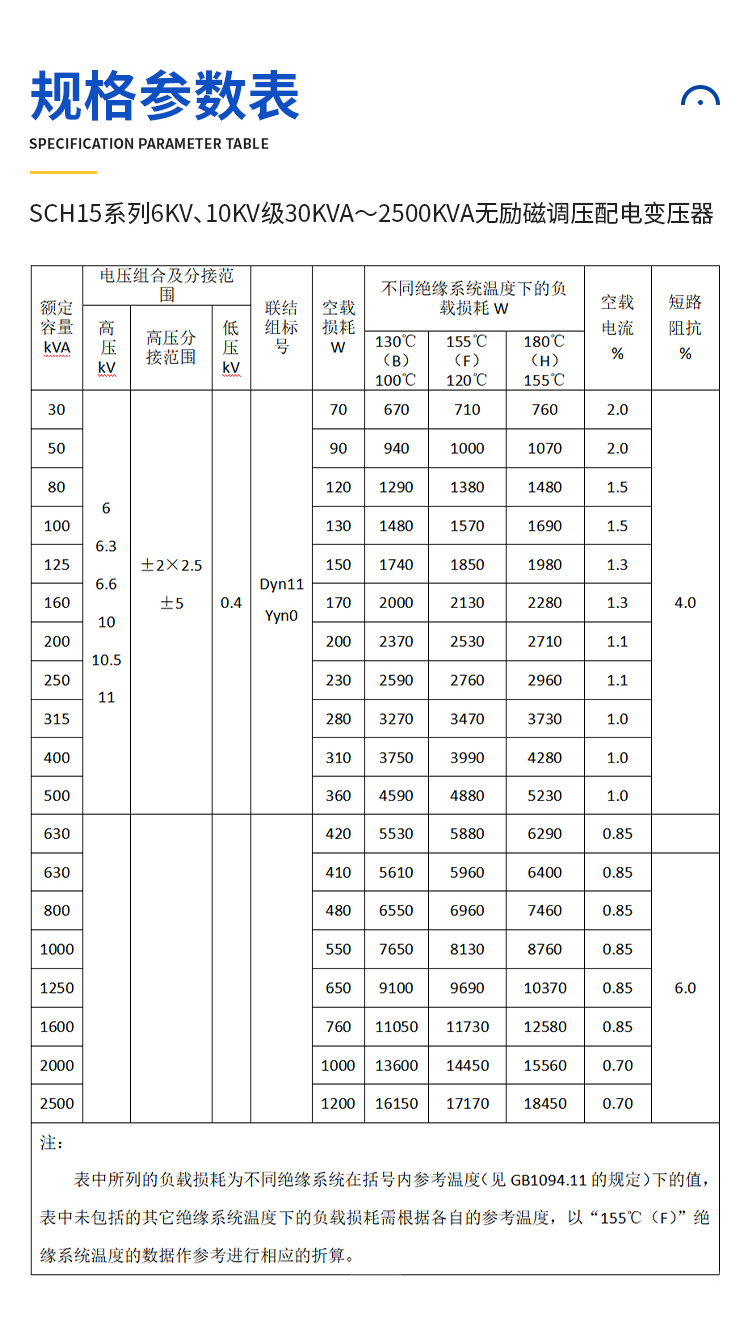

規格參數表：
SCBH15系列6kV、10kV級30kVA～2500kVA無勵磁調壓配電變壓器
額定容量kVA | 電壓組合及分接范圍 | 聯結組標號 | 空載損耗 W | 不同絕緣系統溫度下的負載損耗W | 空載電流 % | 短路阻抗 % | ||||
高壓kV | 高壓分接范圍 | 低壓 kV | ||||||||
130℃（B） 100℃ | 155℃（F） 120℃ | 180℃（H） 155℃ | ||||||||
30 | 6 6.3 6.6 10 10.5 11 | ±2×2.5 ±5
| 0.4 | Dyn11 Yyn0 | 70 | 670 | 710 | 760 | 2.0 | 4.0 |
50 | 90 | 940 | 1000 | 1070 | 2.0 | |||||
80 | 120 | 1290 | 1380 | 1480 | 1.5 | |||||
100 | 130 | 1480 | 1570 | 1690 | 1.5 | |||||
125 | 150 | 1740 | 1850 | 1980 | 1.3 | |||||
160 | 170 | 2000 | 2130 | 2280 | 1.3 | |||||
200 | 200 | 2370 | 2530 | 2710 | 1.1 | |||||
250 | 230 | 2590 | 2760 | 2960 | 1.1 | |||||
315 | 280 | 3270 | 3470 | 3730 | 1.0 | |||||
400 | 310 | 3750 | 3990 | 4280 | 1.0 | |||||
500 | 360 | 4590 | 4880 | 5230 | 1.0 | |||||
630 | 420 | 5530 | 5880 | 6290 | 0.85 | |||||
630 | 410 | 5610 | 5960 | 6400 | 0.85 | 6.0 | ||||
800 | 480 | 6550 | 6960 | 7460 | 0.85 | |||||
1000 | 550 | 7650 | 8130 | 8760 | 0.85 | |||||
1250 | 650 | 9100 | 9690 | 10370 | 0.85 | |||||
1600 | 760 | 11050 | 11730 | 12580 | 0.85 | |||||
2000 | 1000 | 13600 | 14450 | 15560 | 0.70 | |||||
2500 | 1200 | 16150 | 17170 | 18450 | 0.70 | |||||
注： 表中所列的負載損耗為不同絕緣系統在括號內參考溫度（見GB1094.11的規定）下的值，表中未包括的其它絕緣系統溫度下的負載損耗需根據各自的參考溫度，以“155℃（F）”絕緣系統溫度的數據作參考進行相應的折算。 | ||||||||||
